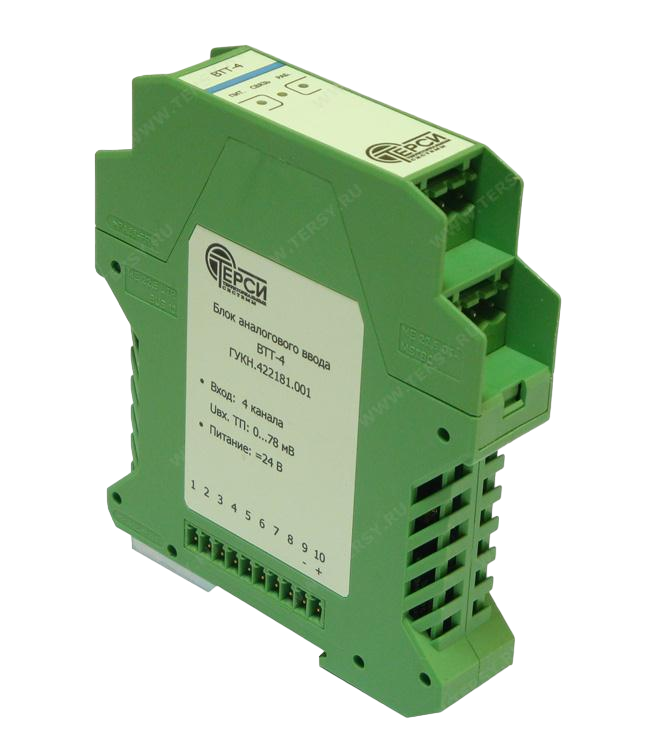

Блок аналогового ввода BTT-4
Блок BTT-4 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов от термопар.
Функцией блока является преобразование аналоговых сигналов в цифровой код и передача данных в программируемый контроллер BCE-5.
Блок имеет 4 канала с индивидуальной гальванической изоляцией для подключения термопар. Для компенсации температуры холодного спая каждый канал имеет клеммы для подключения выносного датчика температуры. Компенсация в каждом канале может осуществляться либо от собственного датчика, либо от датчика другого канала блока.
Блок поддерживает подключение термопар, соответствующих ГОСТ Р 8.585-2001.
Основные технические характеристики
- Количество входных каналов: 4
- Гальваническая изоляция: поканальная
- Разрядность преобразования: 16 бит
- Диапазон измерения напряжения: 0-100 мВ
- Разрешение по напряжению: 0.001 мВ
- Разрешение по температуре: 0.1 °С
- Погрешность измерения температуры холодного спая: ±0,5 °С
- Предел приведенной погрешности: ±0,1%
- Время преобразования: 10-500 мс
- Электрическая прочность изоляции: 500 В
- Напряжение питания: 22-26 В
- Ток потребления, не более: 50 мА
- Габаритные размеры: 99х114х22.5 мм
- Масса не более: 115 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
Каждый канал блока индивидуально настраивается на тип термопары, источник температуры для компенсации, время (период) преобразования и вид выходных данных (напряжение или температура).
При изготовлении блок проходит первичную калибровку. Калибровочные коэффициенты по каждому каналу записываются во внутреннюю Flash-память блока. Предусмотрена возможность повторной калибровки и изменения параметров каналов блока в процессе эксплуатации с помощью программы Настройка блоков PLC4.
