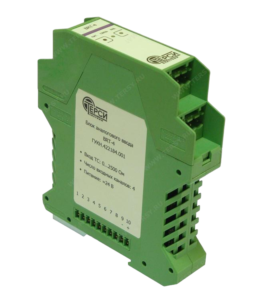

Блок аналогового ввода BRT-4
Блок BRT-4 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов от термопреобразователей сопротивления (ТС).
Функцией блока является преобразование аналоговых сигналов в цифровой код и передача данных в программируемый контроллер BCE-5.
Блок имеет 4 канала с индивидуальной гальванической изоляцией для подключения ТС по трех- или четырехпроводной схеме включения. При трехпроводной схеме подключения производится автоматическая компенсация сопротивления соединительных проводников.
Блок поддерживает подключение ТС, соответствующих ГОСТ 6651-94 и ГОСТ Р 8.625-2006.
Основные технические характеристики
- Количество входных изолированных каналов: 4
- Гальваническая изоляция: поканальная
- Разрядность преобразования: 16 бит
- Диапазон измерения сопротивления: 0-2500 Ом
- Разрешение по сопротивлению: 0.01 Ом
- Разрешение по температуре: 0.1 °С
- Схема подключения ТС: трехпроводная с компенсацией, четырехпроводная
- Ток возбуждения датчика: 200, 400, 1000 мкА
- Предел приведенной погрешности: ±0,1%
- Время преобразования: 10-500 мс
- Электрическая прочность изоляции: 500 В
- Напряжение питания: 22-26 В
- Ток потребления не более: 50 мА
- Габаритные размеры: 99х114х22.5 мм
- Масса не более: 115 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
Каждый канал блока может быть индивидуально настроен на схему включения, тип ТС, ток возбуждения датчика, время (период) преобразования и вид выходных данных (сопротивление или температура).
При изготовлении блок проходит первичную калибровку. Калибровочные коэффициенты по каждому каналу записываются во внутреннюю Flash-память блока. Предусмотрена возможность повторной калибровки и изменения параметров каналов блока в процессе эксплуатации с помощью программы Настройка блоков PLC4.
