Блок защиты BPI

Руководство-по-эксплуатации-BPIСкачать

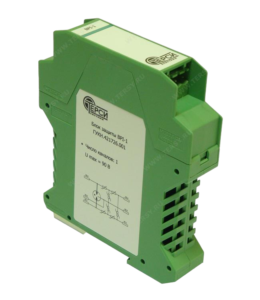

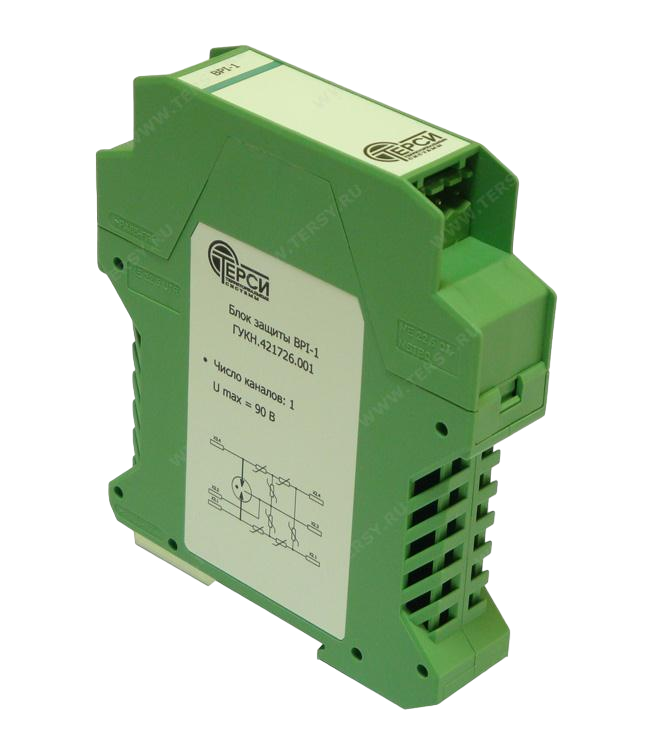

Блок защиты BPI предназначен для работы в качестве устройства защиты оборудования от импульсных электромагнитных помех, наводимых на длинные проводные линии связи грозовыми разрядами, сильными электромагнитными полями, высоковольтными импульсными наводками

Блок защиты не требует дополнительного питания и монтируется в разрыв линии связи.

Варианты исполнения

В зависимости от исполнения блок поддерживает защиту различных типов линии связи:

  • BPI-1 — двухпроводная линия
  • BPI-2 — четырехпроводная линия

Основные технические характеристики

  • Количество защищаемых 2-х проводных линий: 1(2)
  • Максимальное рабочее напряжение: 60 В
  • Проходное сопротивление (на каждую линию): 11.2 Ом
  • Максимальный рабочий ток: 0.26 А
  • Напряжение срабатывания газового разрядника: 90 В
  • Максимальный ток разряда (8/20 мкс): 10 КА / 10 А
  • Габаритные размеры: 99х114х22.5 мм
  • Масса, не более: 115 г
  • Диапазон рабочих температур: от минус 40 до плюс 50 °С
  • Способ монтажа: DIN-рейка
