BOP-6

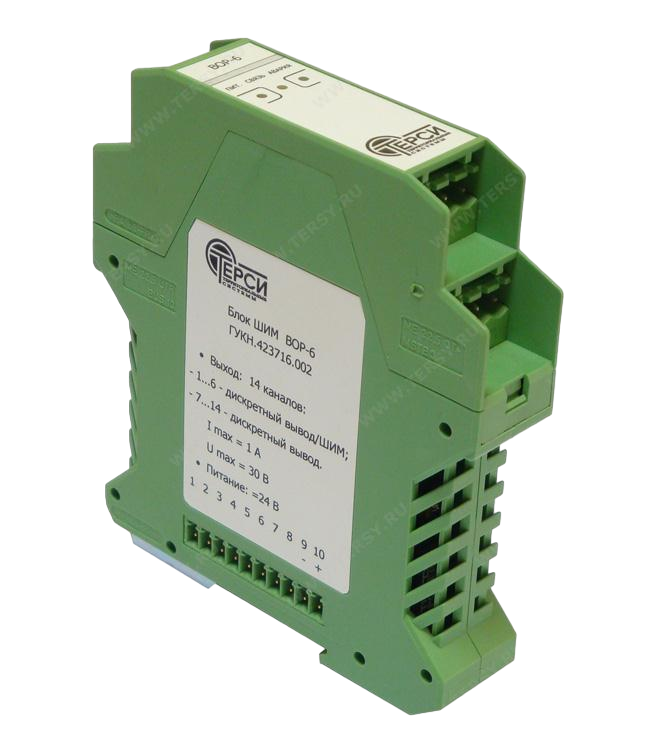

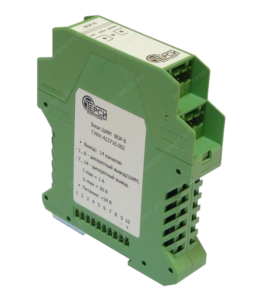

Блок ШИМ BOP-6

Блок ШИМ ВOP-6 предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода сигналов широтно-импульсного управления.

Блок предназначен для подключения к программируемому контроллеру BCE-5. Блок может быть запрограммирован на формирование однократных импульсов заданной длительности или частотного сигнала с заданным периодом и длительностью.

Варианты исполнения

Блок выпускается в следующих исполнениях:

  • BOP-6 — 6 каналов ШИМ 0.4-100 Гц, 14 каналов дискретного вывода
  • BOP-6-1 — 6 каналов ШИМ 0.15-5000 Гц

В исполнении BOP-6 каналы ШИМ могут работать либо в режиме вывода постоянных сигналов, либо в режиме широтно-импульсной модуляции.

Основные технические характеристики

  • Количество выходных изолированных каналов: 14
  • Количество выходных изолированных каналов ШИМ: 6
  • Программируемая частота импульсов: 0.4-100 (BOP-6) или 0.15-5000 (BOP-6-1) Гц
  • Программируемая длительность импульсов: 10-2550 (BOP-6) или 0.1-6550 (BOP-6-1) мс
  • Диапазон коммутируемого напряжения: 5-30 В
  • Максимальный выходной ток: 500 мА
  • Электрическая прочность изоляции: 500 В
  • Напряжение питания: 22-26 В
  • Ток потребления, не более: 70 мА
  • Габаритные размеры: 99х114х22.5 мм
  • Масса, не более: 115 г
  • Диапазон рабочих температур: от минус 40 до плюс 50 °С
  • Способ монтажа: DIN-рейка

Выходные каналы блока имеют гальваническую развязку.
