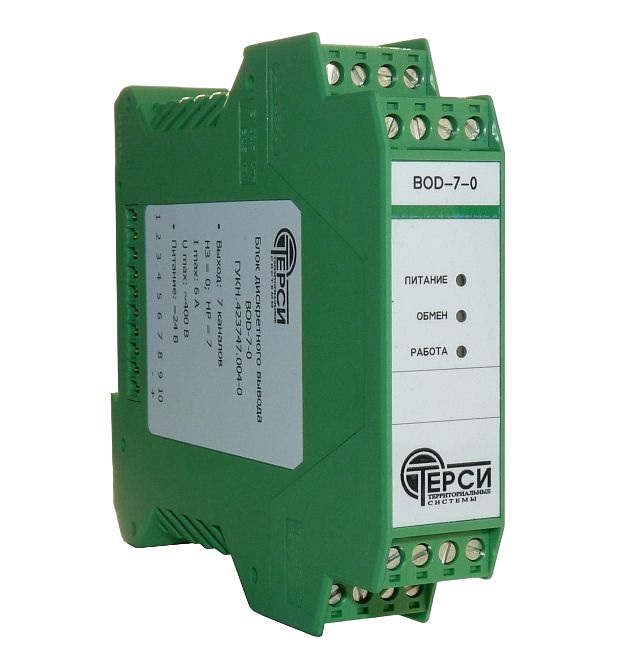

Блок дискретного вывода BOD-7
Блок ВOD-7 предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода дискретных сигналов релейного типа.
Функцией блока является прием данных от программируемого контроллера BCE-5 и преобразование цифрового кода в выходные дискретные сигналы.
Основные технические характеристики
- Количество выходных каналов: 7
- Тип каналов: релейный (finder 34.51.7.024.0010)
- Номинальное коммутируемое напряжение: 250 В AC
- Максимальное коммутируемое напряжение: 400 В AC
- Номинальный коммутируемый ток: 6 А
- Максимальный коммутируемый ток: 10 А
- Номинальная нагрузка AC-1: 1500 ВА
- Номинальная нагрузка AC-15 (230 В AC): 300 ВА
- Отключающая способность DC-1, 30/110/220 В: 6/0.2/0.12 А
- Минимальная нагрузка: 500 мВт
- Диэлектрическая прочность между открытыми контактами: 1000 В АС
- Время срабатывания/размыкания: 5/3 мс
- Долговечность механическая: 10 млн. циклов
- Напряжение питания: 22-26 В
- Ток потребления, не более: 100 мА
- Габаритные размеры: 99х114х22.5 мм
- Масса, не более: 120 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
