Блок связи BMI-1
Блок связи BMI-1 предназначен для работы в качестве устройства приема и передачи цифровой информации по проводным выделенным линиям связи (канал ТЧ) в соответствии с протоколом V.23.
Варианты исполнения блока
Блок имеет следующие варианты исполнения в зависимости от типа интерфейса связи и типа телефонной линии:
- BMI-1 — RS-232, двухпроводная линия

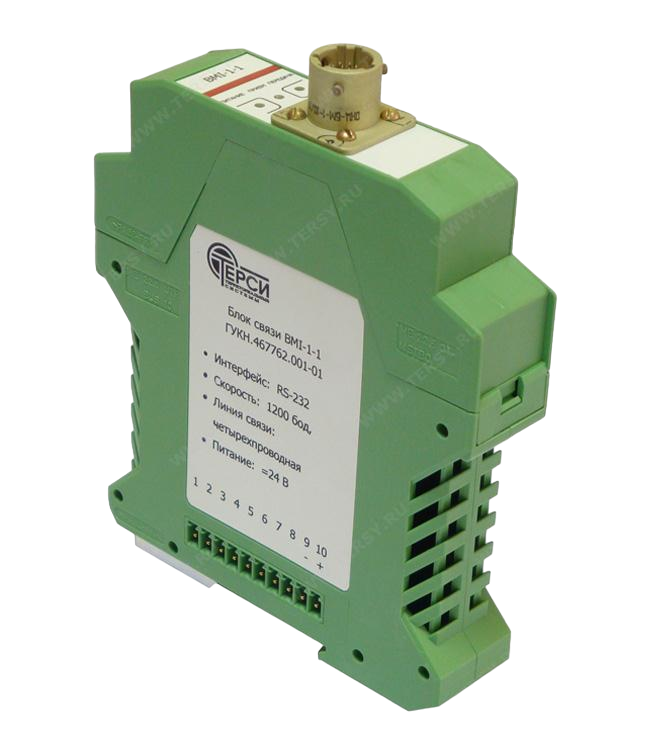

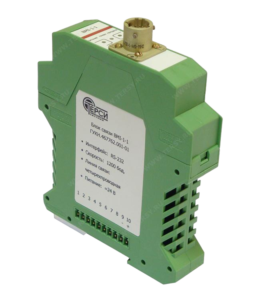

- BMI-1-1 — RS-232, четырехпроводная линия
- BMI-1-2 — TTL, двухпроводная линия
- BMI-1-3 — TTL, четырехпроводная линия
Основные технические характеристики
- Протокол связи по выделенному телефонному каналу: CCITT V.23
- Способ передачи по линии связи: полудуплексный
- Требуемая полоса пропускания канала: 1300-2100 Гц
- Гальваническая развязка: трансформаторная (эл. прочн. не менее 500 В)
- Минимальный уровень входного сигнала: минус 35 dBm
- Уровень выходного сигнала: 0 dBm (775 мВ на нагрузке 600 Ом)
- Выходное сопротивление по переменному току: 600 Ом
- Параметры пакета передачи данных: 1200 бод, 8-бит, 2-стоповых бита
- Напряжение питания: 22-26 В
- Ток потребления, не более: 60 мА
- Габаритные размеры: 99х127,5х22.5 мм
- Масса не более: 115 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
