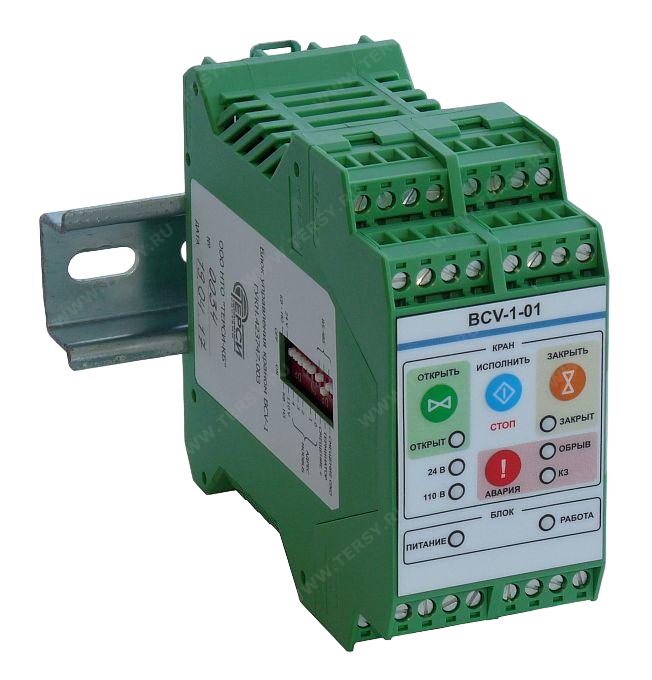

Блок управления краном BCV-1

Руководство-по-эксплуатации-BCV-1Скачать
Враианты-применения-BCV-1Скачать

Блок управления краном BCV-1 предназначен для ручного и дистанционного управления шаровым краном с электропневматическим узлом управления, оснащенным встроенными или выносными концевыми выключателями.

Блок BCV-1 может использоваться с узлами управления серии ЭПУУ (модели ЭПУУ-4, ЭПУУ-5, ЭПУУ-6, ЭПУУ-7, ЭПУУ-8, ЭПУУ-9, ЭПУУ-10, ЭПУУ-11, ЭПУУ-15) или аналогичными.

Блок BCV-1 может использоваться как автономно, так и в качестве низового звена систем автоматики.

Функциональные возможности

  • Открытие и закрытие крана по команде от кнопок на лицевой панели, кнопок выносного кнопочного пульта, сигналам системы автоматики (программируемого контроллера, системы релейной автоматики) или по команде дистанционного управления по интерфейсу RS-485.
  • Индикация состояния концевых выключателей положения крана.
  • Индикация наличия напряжения питания обмоток соленоида и контроль его соответствия заданному номиналу.
  • Контроль обрыва цепей соленоидов узла управления краном.
  • Формирование управляющего напряжения на соленоиды узла управления краном во время исполнения команды открытия/закрытия крана.
  • Контроль короткого замыкании цепей соленоидов узла управления краном во время открытия/закрытия.
  • Обеспечение заданной длительности команд управления соленоидами.
  • Обеспечение заданной задержки снятия управляющего напряжения на соленоиды узла управления краном после срабатывания концевого выключателя (дожим).
  • Предотвращение повреждения блока при воздействии импульсных перенапряжений в цепях контроля и управления краном.
  • Сигнализация о возникновении нештатных ситуаций во время открытия и закрытия крана.
  • Установка параметров с помощью микропереключателей.
  • Дистанционное управление и контроль состояния крана по интерфейсу RS-485 по протоколу Modbus RTU.

Основные технические характеристики

  • Количество подключаемых кранов: 1
  • Режимы управления краном: ручной, дистанционный
  • Количество каналов управления соленоидами: 2 (открытие, закрытие)
  • Напряжение питания соленоидов (от внешнего источника): 20-130 В, DC
  • Максимальный ток соленоидов, не более: 1,5 А
  • Ток контроля состояния цепей соленоидов, не более: 10 мА
  • Количество концевых выключателей: 2 (КВЗ, КВО)
  • Тип сигнала концевых выключателей: «сухой контакт», НО или НЗ
  • Ток контроля состояния концевых выключателей, не более: 10 мА
  • Длительность команд управления соленоидами: 3-255 с
  • Задержка снятия команды управления (дожим): 0-255 с
  • Входные дискретные каналы управления: 4 (ОТКРЫТЬ, ЗАКРЫТЬ, ИСПОЛНИТЬ, РЕЖИМ)
  • Тип входных каналов: сухой контакт с общим выводом
  • Выходные дискретные каналы индикации: 6 (ОТКРЫТ, ЗАКРЫТ, АВАРИЯ, ИНДИКАЦИЯ КНОПОК)
  • Тип выходных каналов: сухой контакт с общим выводом
  • Максимальное коммутируемое напряжение: 250 В/AC, 220 В/DC
  • Максимальный ток: 2 A
  • Максимальная нагрузка: 60 Вт
  • Электрическая прочность гальванической изоляции: 500 В
  • Интерфейс дистанционного управления: RS-485, 19200/8-N-1
  • Поддерживаемые протоколы: Modbus RTU (Slave)
  • Напряжение питания блока: 22-26 В
  • Ток потребления, не более: 150 мА
  • Габаритные размеры: 99х114х45 мм
  • Масса, не более: 200 г
  • Диапазон рабочих температур: от минус 40 до плюс 50 °С
  • Способ установки: DIN-рейка
  • Средний срок службы: 10 лет

Для дистанционного управления краном, контроля состояния и настройки параметров блока используется программа Настройка блоков BCV-1 или любая другая программа с поддержкой протокола Modbus RTU в режиме Master.
