BCE-5

Программируемый логический контроллер BCE-5

Программируемый логический контроллер ВСЕ-5 предназначен для работы в составе систем промышленной автоматики в качестве управляющего элемента технологического контроллера.

Варианты исполнения

Контроллер выпускается в следующих исполнениях:

• ВСЕ-5 — 1 порт Ethernet

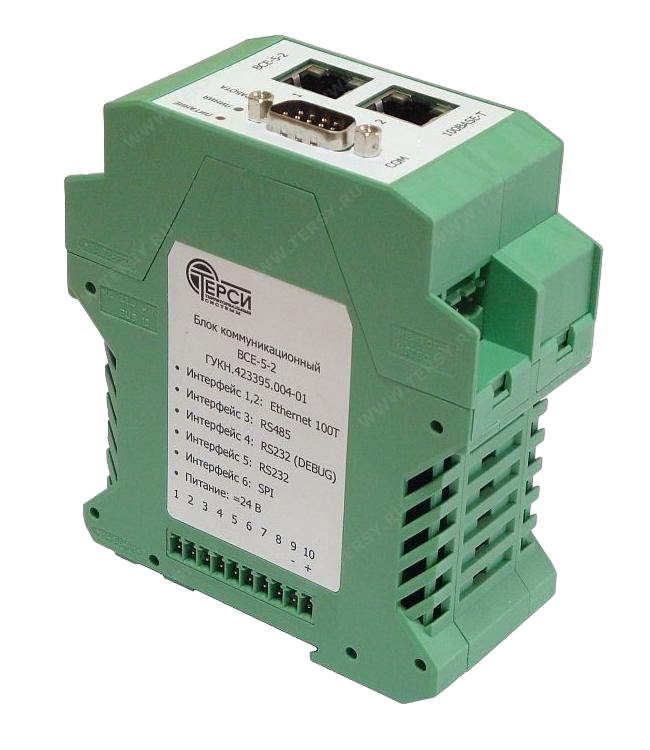

• ВСЕ-5-2 — 2 порта Ethernet
• BCE-5-3 — 2 порта Ethernet, 1 порт I/O

В исполнениях BCE-5-2 и BCE-5-3 контроллер имеет встроенный коммутатор Ehternet, позволяющий объединить несколько контроллеров в сеть без использования дополнительного сетевого оборудования.

Функциональные возможности

• Пластмассовый корпус с креплением на DIN-рейку.
• Встроенный коммутатор Ethernet.
• Ввод-вывод через блоки серии PLC4, порты RS-232, RS-485 и Ethernet.
• Боковой разъем корпуса для подключения 15 блоков ввода-вывода PLC4 и подачи на них питания 24 В.
• Порт I/O для подключения линеек блоков ввода-вывода PLC4.
• Подключение до 240 блоков ввода-вывода PLC4.
• «Горячая» замена блоков ввода-вывода PLC4.
• Поддержка протоколов Modbus (Master, Slave), ГОСТ Р МЭК 60870-5-101/104 (Master, Slave).
• Поддержка HMI-панелей сторонних производителей.
• Поддержка 4-х строчного терминала с цифровой клавиатурой.
• Цикл ввода-вывода и исполнения программ от 20 мс.
• Поддержка пользовательских программ обработки данных.
• Программирование на языках стандарта IEC 61131-3.
• Обновление программ пользователя без перезагрузки контроллера.
• Наличие энергонезависимой памяти для сохранения состояния.
• Поддержка «теплого старта».
• Часы реального времени с поддержкой синхронизации по протоколу SNTP.
• Сторожевой таймер (Watchdog).

Ввод-вывод

Ввод-вывод аналоговых и дискретных сигналов выполняется через блоки серии PLC4. Блоки PLC4 подключаются непосредственно к боковому разъему контроллера или к специализированному порту I/O с помощью блока коммуникационного BCE-1. Допускается подключение до 15 блоков одного или разных типов к боковому разъему и до 15 линеек по 15 блоков к поту I/O. Питание на блоки ввода-вывода подается через боковой разъем контроллера.

Максимальное количество каналов на один контролер составляет:

• каналы аналогового ввода: до 1920
• каналы аналогового вывода: до 1920
• каналы дискретного ввода: до 3360
• каналы дискретного вывода: до 3360
• каналы счетчиков импульсов: до 960
• каналы термопар: до 960
• каналы ШИМ: до 1440

Поддерживаемое оборудование

Контроллер имеет встроенные драйверы для ввода-вывода данных следующих устройств:

• Устройства с поддержкой протокола Modbus RTU
• Устройства с поддержкой протокола Modbus TCP
• Устройства с поддержкой протокола Modbus ASCII
• Устройства с поддержкой протокола ГОСТ Р МЭК 60870-5-101
• Устройства с поддержкой протокола ГОСТ Р МЭК 60870-5-104
• Устройства с поддержкой протокола SNMP
• Устройства с поддержкой протокола ISO 1745
• Источники бесперебойного питания АРС Smart-UPS (RS-232, Ethernet)
• Счетчики электрической энергии Меркурий 230, ПСЧ-3ТА, ПСЧ-3А, СЭБ-2А, CE102M, CE201, CE208, CE300, CE201, CE302, CE303, CE304
• Тепловычислители СПТ961, СПТ961М, СПТ961.1
• Корректоры объема газа СПГ761, СуперФлоу-IIE, СуперФлоу-21В
• Охранно-пожарные системы Рубеж, С2000М
• Навигационные приемники GPS, ГЛОНАСС
• GSM-модемы (прием и отправка SMS-сообщений)

Контроллер имеет встроенный драйвер виртуальных COM-портов. Используя преобразователь интерфейсов RS-232 в Ethernet, например, BCE-2  или MOXA NPort, количество портов контроллера для подключения устройств с интерфейсом связи RS-232 и RS-485 можно увеличить до 30.

Совместимость со SCADA системами

Контроллер совместим с любыми SCADА системами, поддерживающими ввод-вывод данных по следующим протоколам:

• Modbus RTU
• Modbus TCP
• Modbus ASCII
• ГОСТ Р МЭК 60870-5-101
• ГОСТ Р МЭК 60870-5-104

Программное обеспечение

Контроллер работает под управлением встроенной операционной системы реального времени.  Логику работы контроллера обеспечивает среда исполнения Каскад-САУ 4.0.

Для конфигурирования устройств ввода-вывода и алгоритмов обработки данных контроллера используется среда разработки Каскад-САУ 4.0. Среда разработки работает под управлением операционной системы Windows.

Среда разработки Каскад-САУ 4.0 на 100 точек ввода-вывода поставляется бесплатно в комплекте поставки контроллера. Для использования контроллера с большим количеством точек требуется приобретение дополнительной лицензии.

Основные технические характеристики

• Микропроцессор: 32-х разрядный, 180 МГц, на базе ядра ARM9
• Оперативная память (SDRAM): 64 Мбайт
• Энергонезависимая память для значений переменных (SRAM): 256 Кбайт
• Слот для карт памяти: microSD, microSD HC
• Поддерживаемые карты памяти: до 8 Гбайт
• Количество портов Ethernet: 1 (2)
• Модификация Ethernet: 10/100BaseT, Auto-MDI/MDI-X
• Количество портов RS-232: 1
• Количество портов RS-485: 1
• Количество подключаемых блоков PLC4: до 240
• Скорость обмена по шине PLC4: 300 Кбит/с
• Время опроса линейки блоков PLC4: 10-50 мс
• Операционная система: ОСРВ eCos
• Управляющая программа: Среда исполнения Каскад-САУ
• Память программ пользователя: до 16 Мбайт
• Поддерживаемые языки программирования: IEC 61131-3 (FBD, ST)
• Средняя скорость исполнения программ: 300000 команд/с
• Поддерживаемые протоколы: Modbus RTU (Master, Slave), Modbus TCP (Master, Slave, Gateway), Modbus ASCII (Master, Slave), SNMP (менеджер), ISO 1745 (Master), ГОСТ Р МЭК 60870-5-101 (Master, Slave), ГОСТ Р МЭК 60870-5-104 (Master, Slave)
• Поддерживаемые устройства: АРС Smart-UPS (RS-232, Ethernet), Меркурий 230, ПСЧ-3ТА, ПСЧ-3А, СЭБ-2А, CE102M, CE201, CE208, CE300, CE201, CE302, CE303, CE304, СПТ961, СПТ961М, СПТ961.1, СПГ761, СуперФлоу-IIE, СуперФлоу-21В, GPS, ГЛОНАСС, GSM-модем (прием и отправка SMS)
• Встроенные сервисы: Telnet-сервер, TFTP-сервер, NTP-клиент, Web-консоль
• Напряжение питания: 22-26 В
• Ток потребления, не более: 150 мА
• Габаритные размеры: 99х114х45 мм
• Масса, не более: 200 г
• Диапазон рабочих температур: от минус 40 до плюс 50 °С
• Степень защиты корпуса: IP20
• Способ монтажа: DIN-рейка 35 мм
• Средний срок службы: 10 лет
