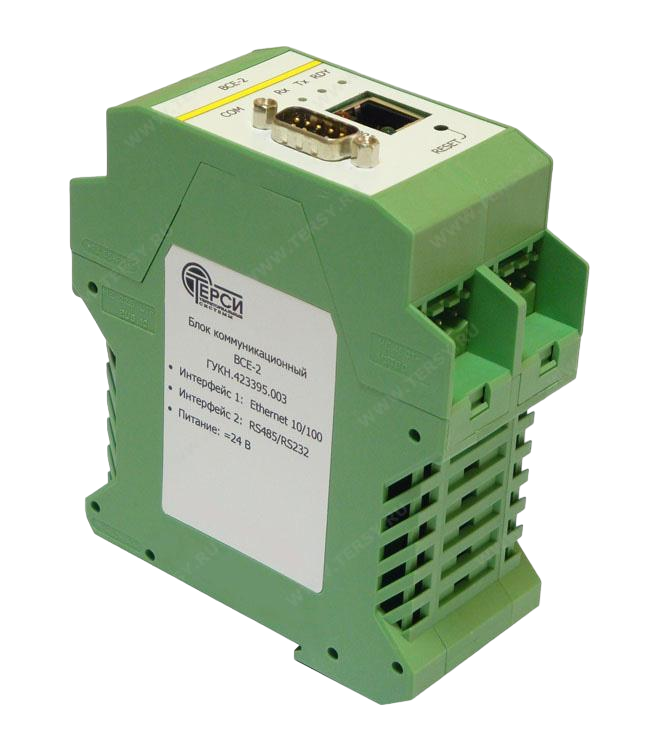

Блок коммуникационный BCE-2
Блок коммуникационный ВСЕ-2 предназначен для работы в качестве моста для подключения устройств с последовательным интерфейсом к сети Ethernet.
Блок BCE-2 может использоваться для подключения устройств с интерфейсом RS-232/485 к контроллеру (компьютеру пользователя) по сети Ethernet при нехватке на нем аппаратных COM-портов или значительном удалении устройств.
Пара блоков BCE-2 может использоваться для удлинения линии последовательного интерфейса RS-232/485 между двумя устройствами по сети Ethernet.
Блок BCE-2 имеет четыре входных изолированных дискретных канала, доступ к которым возможен по сети Ethernet.
Основные технические характеристики
- Интерфейсы: 1xRS-232/485, 1xEthernet
- Дискретные входные каналы: 4
- Напряжение питания: 22-26 В
- Ток потребления, не более: 85 мА
- Габаритные размеры: 99х114х45 мм
- Масса, не более: 108 г
- Диапазон рабочих температур: от 0 до плюс 50 °С
- Способ монтажа: DIN-рейка
Интерфейс Ethernet
- Разъем: RJ45 (8 конт.)
- Скорость обмена: 10/100 Mbs, авто MDI/MDIX
- Сетевые протоколы: ICMP, TCP, DHCP, HTTP
Последовательный интерфейс
- Скорость обмена: 50-230400 бит/с
- Биты данных: 5,6,7,8
- Стоповые биты: 1, 2
- Четность: нет, чет, нечет
- Управление потоком: RTS/CTS, XON/XOF
- Передаваемые сигналы RS-232: TXD, RXD, RTS, CTS, DCD,DTR, DSR,GND
Дискретные входные каналы
- Количество входных изолированных каналов: 4
- Диапазон входного напряжения: 0..30 В
- Максимальный входной ток: 12 мА
- Уровень логической единицы, не менее: 12 В
- Уровень логического нуля, не более: 10 В
- Электрическая прочность изоляции: 500 В
Настройка блока BCE-2 производится с помощью WEB-браузера в соответствии с руководством по настройке блока.
Для работы с блоком BCE-2 на компьютере пользователя необходимо установить драйвер виртуального COM-порта.
