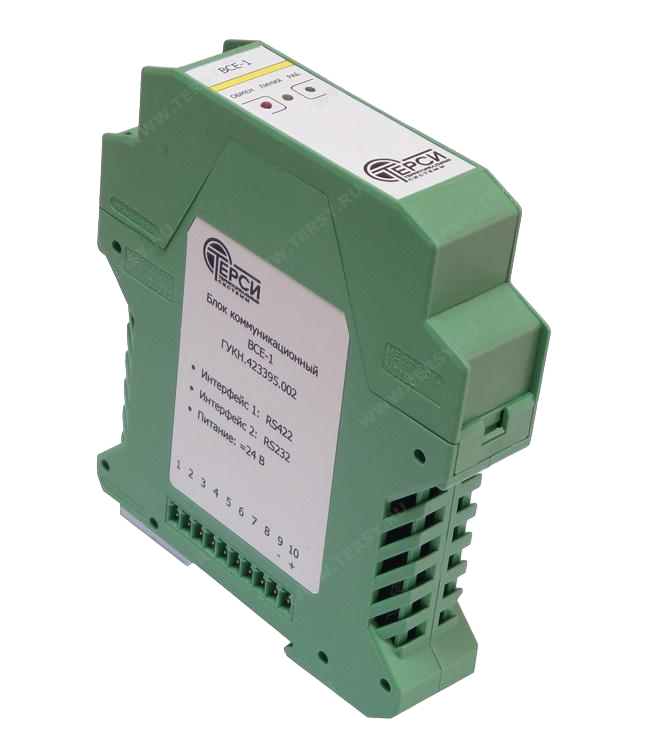

Блок коммуникационный BCE-1
Блок коммуникационный ВСЕ-1 предназначен для подключения удаленной линейки блоков ввода-вывода серии PLC4 к программируемому контроллеру или BCE-5.
Блок BCE-1 обеспечивает обмен данными между блоками ввода-вывода и программируемым контроллером по интерфейсу RS-422.
Блоки ввода-вывода подключаются непосредственно к боковому разъему блока BCE-1. К одному блоку BCE-1 допускается подключение до 15 блоков ввода-вывода одного или разных типов. Питание на блоки ввода-вывода подается через боковой разъем блока BCE-1.
Варианты исполнения
Блок выпускается в следующих исполнениях:
- BCE-1 — 1 порт RS-422
- BCE-1-2 — 2 порта RS-422
Блок ВСЕ-1-2 предназначен для работы в системах с резервированием и содержит арбитр для обеспечения асинхронной работы по двум портам RS-422.
Основные техническиехарактеристики
- Интерфейсы: RS-422 (x2 для BCE-1-2), RS-232 (служебный)
- Количество подключаемых блоков PLC4: до 15
- Напряжение питания: 22-26 В
- Ток потребления, не более: 50 мА
- Габаритные размеры: 99х114х22.5 мм
- Масса, не более: 108 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
Блок автоматически определяет состав линейки подключенных блоков ввода-вывода. Предварительное конфигурирование блока перед началом работы не требуется.
