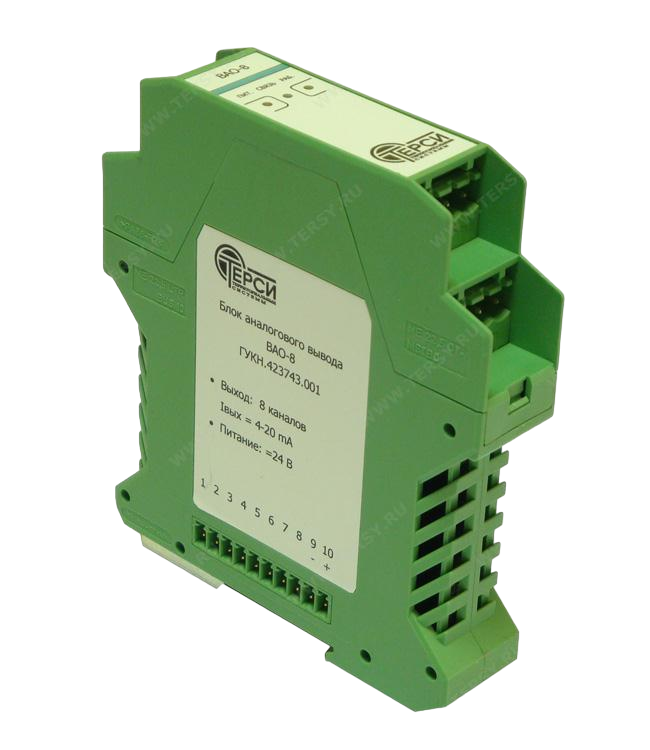

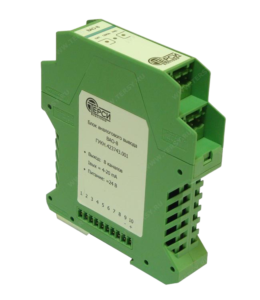

Блок аналогового вывода BAO-8
Блок BAO-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства вывода аналоговых сигналов.
Функцией блока является прием данных от программируемого контроллера BCE-5 и преобразование цифрового кода в выходной токовый сигнал.
Блок BAO-8 имеет встроенный АЦП для контроля работоспособности выходных каналов: действительное значение выходного тока записывается во входные регистры блока, доступные для чтения и анализа со стороны внешнего устройства.
Варианты исполнения
Блок выпускается в следующих вариантах исполнения:
- BAO-8 — базовое исполнение блока
- BAO-8-1 — исполнение блока для систем с дублированием выходных аналоговых каналов
В исполнении BAO-8-1 блок имеет двойную ширину корпуса и служебные разъемы для цепей блокировки. В этом исполнении один из пары блоков (основной) управляет нагрузкой, второй блок (резервный) отключен от выходных цепей и работает на внутреннюю нагрузку. Перевод резервного блока в режим основного производится программно или автоматически при потере питания основного блока. В этом случае основной блок по цепям блокировки переводится в резерв и отключается от нагрузки. Цепи блокировки предотвращают одновременную работу основного и резервного блоков.
Основные технические характеристики
- Количество выходных изолированных каналов: 8
- Диапазон изменения выходного тока: 4-20 мА
- Разрядность ЦАП: 12 бит
- Разрядность контрольного АЦП: 12 бит
- Предел основной приведенной погрешности ЦАП: ±0,15%
- Предел основной приведенной погрешности АЦП: ±0,2%
- Электрическая прочность изоляции: 500 В
- Напряжение питания: 22-26 В
- Ток потребления, не более: 90 мА
- Габаритные размеры: 99х114х22.5 (99х114х45) мм
- Масса, не более: 150 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
Входные и выходные каналы блока имеют индивидуальную гальваническую развязку.
При изготовлении блок проходит первичную калибровку. Калибровочные коэффициенты по каждому каналу записываются во внутреннюю Flash-память блока. Предусмотрена возможность повторной калибровки каналов блока в процессе эксплуатации с помощью программы Настройка блоков PLC4.
