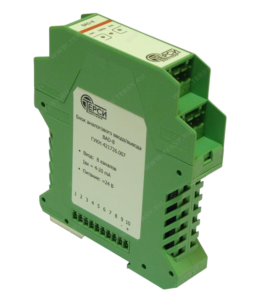

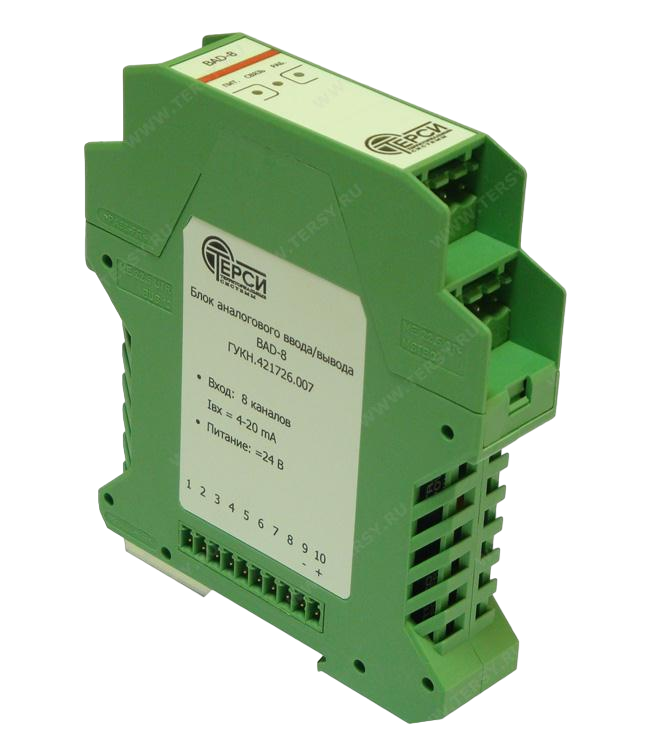

Блок аналогового ввода BAD-8
Блок ВAD-8 предназначен для работы в составе систем промышленной автоматики в качестве устройства ввода аналоговых сигналов.
Функцией блока является преобразование аналоговых сигналов в цифровой код и передача полученных данных в программируемый контроллер BCE-5
Варианты исполнения
В зависимости от исполнения блок может следующие типы каналов ввода:
- ВAD-8 — 8 каналов ввода аналогового сигнала 4-20 мА
- ВAD-8-1 — 8 каналов ввода аналогового сигнала 0-5 В
- ВAD-8-2 — 8 каналов ввода аналогового сигнала 0-10 В
- ВAD-8-3 — 8 канала ввода аналогового сигнала 0-5 мА
Основные технические характеристики
- Количество входных каналов: 8
- Диапазон измерения входного тока: 4-20 (0-5) мА
- Входное сопротивление канала для входного диапазона 4-20 мА: 232 Ом
- Входное сопротивление канала для входного диапазона 0-5 мА: 920 Ом
- Диапазон измерения напряжения: 0-5 (0-10) В
- Входное сопротивление канала в режиме измерения напряжения, не менее: 1 МОм
- Разрядность АЦП: 12 бит
- Частота обновления информации в регистрах интерфейса: 20 Гц
- Предел основной приведенной погрешности: ±0,15%
- Электрическая прочность изоляции: 500 В
- Напряжение питания: 22-26 В
- Ток потребления не более: 50 мА
- Габаритные размеры: 100х114х22.5 мм
- Масса, не более: 108 г
- Диапазон рабочих температур: от минус 40 до плюс 50 °С
- Способ монтажа: DIN-рейка
Входные каналы блока имеют групповую гальваническую развязку.
При изготовлении блок проходит первичную калибровку. Калибровочные коэффициенты по каждому каналу записываются во внутреннюю Flash-память блока. Предусмотрена возможность повторной калибровки каналов блока в процессе эксплуатации с помощью программы Настройка блоков PLC4.
